增加淬火组织的硬度；

形成碳化物，提高耐磨性；

降低韧性；

降低可焊性

提高钢之硬度，形成坚硬及稳定的碳化铬,从而改善耐磨性；

能提高钢的淬透性；

当Cr含量超过12%, 具耐腐蚀作用，并提供良好抛旋光性

Mo是强碳化物形成元素，提高耐磨性；

Mo＞0.5％能抑止其他合金元素引致之回火脆性；

提供红硬性，热强度；

提高淬透性，回火稳定性

可以形成高硬度碳化物，提高耐磨性；

细化钢的晶粒，降低过热敏感性

提高钢之强度、韧性及回火稳定性

Ni能提高钢的淬透性；

Ni能细化晶粒

常以MnS形式存在钢中，割裂基体的连续性，恶化材料的韧性、抗腐蚀性、抛旋光性、放电加工性、蚀纹性，可提高材料的切削能力。

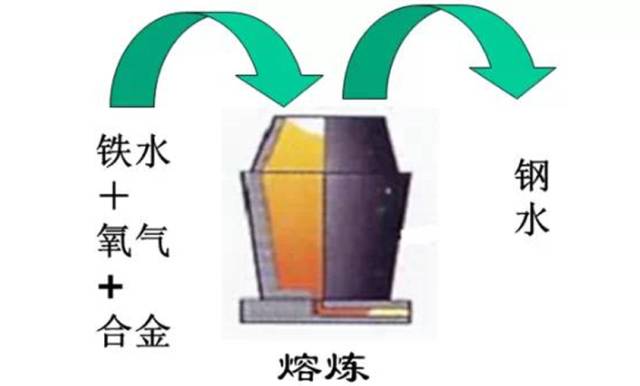

普通炼钢工艺

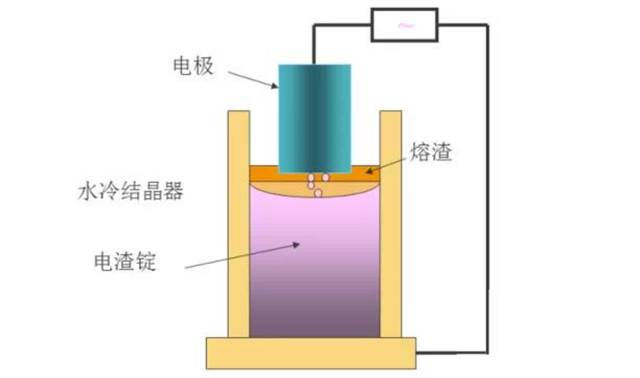

电渣重熔（ESR）

将粗钢坯置于电渣炉中，通入强电流，使电炉产生很高的温度，使粗钢坯熔化成钢水，钢水流经电渣，杂质被电渣过滤吸附，从而达到纯化的效果。整体重熔速度快，但一些非常细小的杂质并未除去。

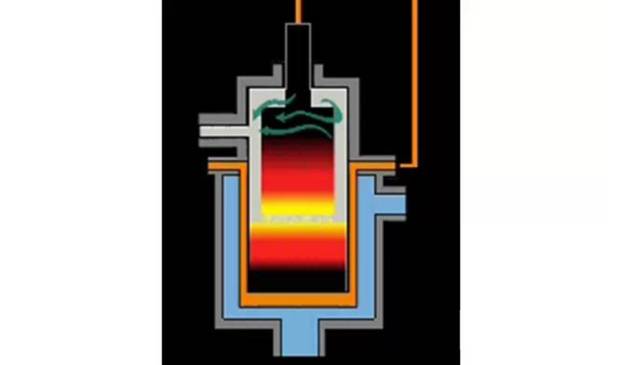

真空电弧重熔（VAR）

在真空炉里，通入强电流在钢胚上，钢胚底部开始熔化，杂质汽化成气体被抽走，从而将钢材纯度提高，而且它是一滴一滴地凝固，凝固速度非常快，组织变得很致密。特点是杂质去得彻底，但整体重熔速度慢。
